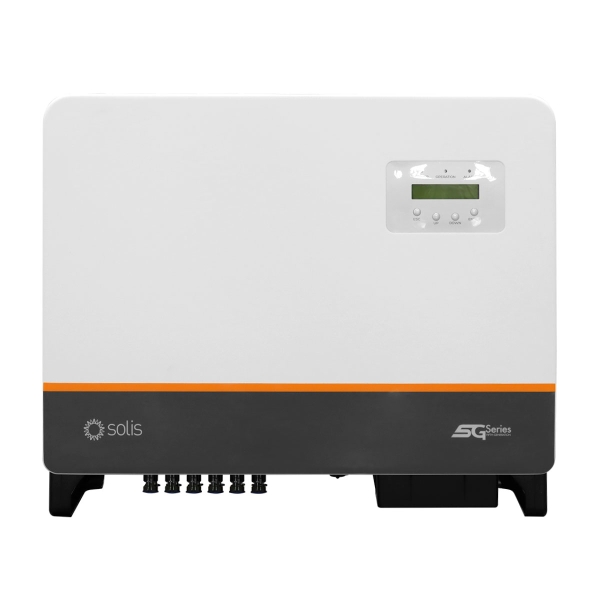

INVERSOR SOLAR 20KW TRIFASICO 220V - SOLIS - S5-GC20K-LV

ESPECIFICAÇÕES DE ENTRADA (CC)

Potencia máxima de entrada recomendada – 30 kW
Tensão máxima de entrada – 1100 V
Tensão nominal – 600 V
Tensão de partida – 180 V
Faixa de tensão MPPT – 200-1000 V
Corrente máxima de entrada – 32 A / 32 A / 32 A
Corrente máxima de curto-circuito – 40 A / 40 A / 40 A
Número MPPT/Número Máx. de string por entrada – 3/6

ESPECIFICAÇÕES DE SAÍDA CA

Potência nominal de saída – 20 kW
Potência de saída máxima aparente – 22 kVA
Potência máxima de saída – 22 kW
Tensão nominal da rede – 3/PE, 220 V
Frequência nominal da rede – 50 Hz / 60 Hz
Corrente nominal de saída da rede – 52.5 A
Corrente máxima de saída – 57.7 A
Fator de potência – >0,99 (0,8 inicial – 0,8 atrasado)
Harmônicas (THDi) <3%

Eficiência

Eficiência máxima – 97.8 %
Eficiência europeia ponderada – 97.3 %

Proteção

Proteção contra inversão de polaridade CC – Sim
Proteção contra curto-circuito – Sim
Proteção de sobrecorrente de saída – Sim
Proteção contra surtos – DC Type II / AC Type II
Monitoramento de rede – Sim
Proteção de ilhamento – Sim
Proteção de temperatura – Sim
Monitoramento de string – Sim
Varredura de curvas I/V – Sim
Recuperação PID integrada – Opcional
AFCI integrado (proteção do circuito por falha de arco DC) – Sim (1)
Interruptor DC integrado – Opcional
(1) Ativação necessária

Dados gerais

Dimensões (L*A*C) – 647*629*252 mm
Peso – 37 kg
Topologia – Sem Transformador
Auto-consumo (noite) – <1 W
Faixa de temperatura ambiente de operação – -25 ~ +60°C
Umidade relativa – 0-100%
Grau de proteção (IP) – IP66
Conceito de refrigeração – Resfriamento inteligente e redundante do ventilador
Altitude máx de operação – 4000 m
Certificados de padrão de conexão da rede – G98 or G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, TOR, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530
Padrão de segurança / EMC padrão – IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Características

Conexão CC – Conectores MC4
Conexão CA – Terminal OT
Tela – LCD
Comunicação – RS485, Opcional: Wi-Fi, GPRS
Garantia 7 anos
